Bisek01 Posted January 20, 2009 Report Share Posted January 20, 2009 Ja także dostałem dzisiaj płytki i bardzo za nie dziękuje , teraz będe starał się to złożyć, ale z moimi umiejętnościami będzie to trundne Quote Link to comment Share on other sites More sharing options...
x500 Posted January 20, 2009 Report Share Posted January 20, 2009 Fajne sluchaweczki ... TUTAJ Quote Link to comment Share on other sites More sharing options...
Tomasus Posted January 20, 2009 Report Share Posted January 20, 2009 Witam. Mam takie pytanie/prośbę. Mianowicie: Chciałbym zrobić sobie taki wzmacniacz, ale z takiej techniki to za dobry nie jestem Zlutować coś zlutuje, poskładam ale jeśli chodzi o precyzyjne zrobienie to nie mam o tym pojęcia. W związku z tym mam pytanie: czy znalazłby się ktoś chętny na zrobienie takiego wzmaka? (oczywiście wraz z zapłatą za tzw. robociznę ) Jeśli ktoś byłby chętny bardzo proszę o kontakt via priv. (wraz z podaniem ceny). Dzięki serdeczne Pozdrawiam Quote Link to comment Share on other sites More sharing options...
krisio06 Posted January 20, 2009 Report Share Posted January 20, 2009 x500- chodzi Ci o PS1 czy ogólnie o słuchawki na tej stronie, bo tu są same wymiatacze.. A Moon Audio to są hardocorowcy. Wymieniać kabel np. w RS1 to jest robota dla ludzi z chirurgiczną precyzją i wielką. Cewki są trwale połączone z kubkami przetworników klejem i nie znam osoby, która odważyłaby się zrobić tego.. Quote Link to comment Share on other sites More sharing options...
basfjasfkaskj Posted January 20, 2009 Report Share Posted January 20, 2009 Niech ktoś doradzi, coś muszę zrobić (zaliczenie z urządzeń elektronicznych), chcę to potem wykorzystać a nie żeby leżało: -Projekt MxM, czyli AD8397 -Konstrukcja oparta na TPA6120 (tak jak np. Holdegron) -Jakaś konstrukcja oparta na OPA134 (CMOY), coś takiego jak Moonlight, Vapor Cherry) -konstrukcja oparta na kicie AVT1024, czyli BD139 i BD140, ciekawi mnie to jak zagra, mam wykonany wzmacniacz na tych tranzystorach i gra super pomimo tego że ma chyba z 20lat (DIY), można poszukać pod nazwą "Wzmacniacz 40W o małych zniekształceniach" na elektrodzie, lub mogę wysłać PDF'a z opisem. Co z tego będzie najlepsze? NARAZIE będzię to grało z KSC75 i Sound Blaster Live 5.1 sb0100 (w planach m.in. pcm2702 lub jakiś Vortex albo Turtle Beach Santa Cruz) Quote Link to comment Share on other sites More sharing options...
majkel Posted January 20, 2009 Report Share Posted January 20, 2009 Ja mam chyba deja vu. Kup sobie kit AVT2850, skombinuj elementy obudowy i będzie dobrze. Do moich wynalazków musiałbyś płytkę zaprojektować, albo na uniwersalnej złożyć. Moonlighta nie publikowałem w żadnej wersji, więc nie wiem jak miałbyś go złożyć. To nie jest układ na pierwszy ogień, jeśli ktoś nigdy nie uruchamiał złośliwych wzmacniaczy. Quote Link to comment Share on other sites More sharing options...
basfjasfkaskj Posted January 20, 2009 Report Share Posted January 20, 2009 Moonlight podałem dla przykładu, pozatym to nie na 1szy ogień, niejedną płytkę już zaprojektowałem i wykonałem, pytam się co zagra najlepiej? Quote Link to comment Share on other sites More sharing options...
pGo Posted January 20, 2009 Report Share Posted January 20, 2009 Nie zaśmiecaj tym samym kilku tematów. Założyłeś osobny topic, więc tam trzymaj się rozmowy. Quote Link to comment Share on other sites More sharing options...
mefjuu Posted January 21, 2009 Report Share Posted January 21, 2009 Taki mały offtop, żeby nie zakładać nowego wątku: wie ktoś gdzie można dostać takie gniazda 3.5? Są lepsze niż np. te w mxmie. Tą sztukę mam z wylutu z cd-romu, ale widziałem kilka takich już wcześniej. Quote Link to comment Share on other sites More sharing options...
Bisek01 Posted January 21, 2009 Report Share Posted January 21, 2009 Ma ktoś może do sprzedania ze 3 zestawy rezystorów ? chętnie kupie. Quote Link to comment Share on other sites More sharing options...
daniel69 Posted January 23, 2009 Report Share Posted January 23, 2009 witam ja troche nie w temacie ale chce zrobic taki wzmacniacz sluchawkowy i moje pytanie czym roznia sie poszczegolne wersje i ktora z nich jest najlepsza?? oraz czy istnieje jakas mozliwosc zamowienia wszystkich elementow do jego budowy wraz z plytka obudowa itd... no nie koniecznie ze wszystkimi ale z tym trudnodostepnymi... choc wolam bym od razu dostac wszystko i sobie na spokojnie polutowac... mowa o wzmacniaczu mxm... doradzcie co mam zrobic bo chce takiego wzmaka sobie zrobic i nie latac i meczyc sie za czesciami chcialem wiedziec czym roznia sie poszczegolne wersje : Cena najtanszej opcji czyli TOMY i zwykly 10000uF/16V = 166pln Cena z BG 1000uF/25V i 10uF/63V BG N oraz ALPS = 223pln Cena z BG 2200uF/16V i 10uF/63V BG N oraz ALPS = 233pln ktora najlepsza i czym sie to objawia.... interesuje mnie wszystko o tym wzmaku i taka sprawa ze 2 potencjometry z wlacznikiem, 2 plytki i 2 obudowy takie jak tutaj : http://mxmamp.republika.pl/galeria/b5.jpg kolor najlepiej srebrny... chyba ze ma ktos do sprzedania komplety cale nie wiem prosze o jakies info najlepiej jak by ktos co cos ma podal nr tel bedzie zdecydowanie szybciej... Quote Link to comment Share on other sites More sharing options...
mac_1 Posted January 25, 2009 Report Share Posted January 25, 2009 Ma ktoś do sprzedania Black Gate STD 2200uF/16V lub inny dobry kondensator do MxM'a? Quote Link to comment Share on other sites More sharing options...
x500 Posted January 25, 2009 Report Share Posted January 25, 2009 Na przestrzeni calego tego watku niejednokrotnie podawalem skad lub gdzie kupic wszystkie elementy , obudowy , akumulatory itp itd . Black Gate ma na allegro uzytkownik "mustangica" , nawet gdy akurat ich nie wystawia na aukcji to wystarczy do niego napisac . Reszte *******ek tez znajdziecie na allegro . Poza obudowa , ta kupicie tu : OBUDOWY HANMMOND GNIAZDA JACK 3mm AKUMULATOR PROFITEXX LADOWARKA Gniazdo Ladowarki Wzm.Operacyjne (opampy) Inne opampy Jeszcze inne opampy Potencjometr obrotowy stereo A20K z wyłącznikiem Kondensator 10000uF/16V Kondensator BC Comp jako alternatywa dla zwyklego 10000uF UWAGA wybierajac ladowarke(zasilacz) zwroccie uwage na rodzaj wtyku bo istnieja dwa rodzaje 2.1/5.5 oraz 2.5/5.5 gniazda ladowarki do montazu w plytce tez sa jako 2.1/5.5 oraz 2.5/5.5 . W linkach do ladowarki i gniazda zasilajacego w MxMie juz to uwzglednilem . Quote Link to comment Share on other sites More sharing options...
Rzadzu Posted January 25, 2009 Report Share Posted January 25, 2009 W opisie ładowarki jest napisane: 2,50/5,00. Błąd, czy tak ma być? Quote Link to comment Share on other sites More sharing options...
mac_1 Posted January 25, 2009 Report Share Posted January 25, 2009 wielkie dzięki za informacje, myślę ze nie tylko mnie się przydadzą Quote Link to comment Share on other sites More sharing options...
x500 Posted January 25, 2009 Report Share Posted January 25, 2009 W opisie ładowarki jest napisane: 2,50/5,00. Błąd, czy tak ma być? Blad w opisie . 2.5/5.5 byc powinno Quote Link to comment Share on other sites More sharing options...

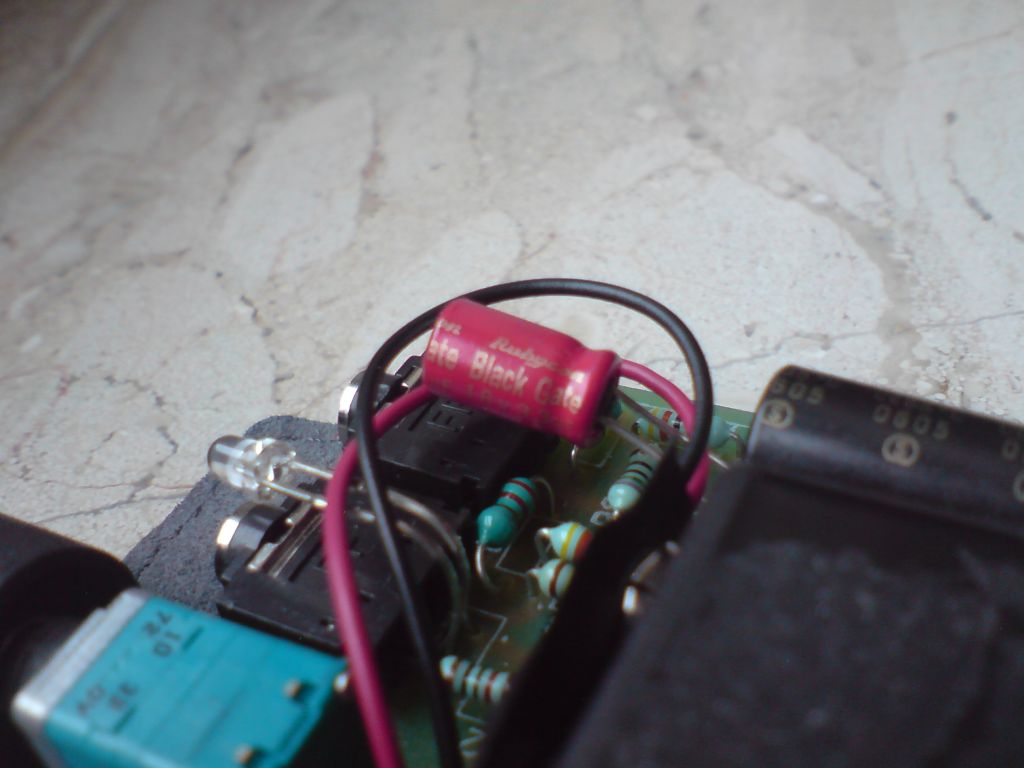

krisio06 Posted January 29, 2009 Report Share Posted January 29, 2009 Cześć, Kilka dni temu skończyłem modyfikację swojego MxM’a. Chciałbym opisać zmiany na postępujące po zmianie każdej z części. A więc najważniejsze elementy to: -potencjometr ALPS RK097 -kondensator główny JVC 3300uF/16V -kondensator dodatkowy Black Gate N 33uF/16V -op-amp na masie wirtualnej to ad8066 -op-amp na dźwięku to też ad8066 Za pewne powiecie, ze jestem głupi bo dałem ad8066 na masę, bo ad8397 ma większą wydajność prądową. To jest prawda ale wszyscy użytkownicy MxM’a ( przynajmniej większość) narzeka na czas pracy, że jest to tylko 3-4h. I to jest wina tego ad8397 na masie. On zabiera więcej prądu niż ad8066 przez co czas pracy jest tak krótki. Po wlutowaniu ad8066 jako op-amp na masę czas pracy zwiększa przynajmniej dwukrotnie. Mimo, że ad8066 ma mniejszą wydajność prądową to różnica w dźwięku tutaj nie będzie zauważalna przy 32ohmowych słuchawkach. Przynajmniej ja nie zauważyłem. Jest troszeczkę ciszej ale to jest zmiana bardzo mała. Niedosyt głośności można usłyszeć tylko w słuchawkach o większej impedancji jak 250ohm. Jako op-amp odpowiadający za dźwięk również dałem ad8066 zamiast ad8397. Ten drugi po prostu nie pasował mi. AD8397 grający z baterii daję przesyt wysokich tonów, ma przesadną szczegółowość. Gdy jest on zaadaptowany do stacjonarnej wersji MxM’a jest ok ale w wersji przenośnej dla reszty mojego przenośnego toru ( E10 + Triple.Fi ) zły, dlatego zdecydowałem się dać AD8066. Daje on bardziej muzykalny dźwięk, z mniejszą ilością szczegółów ale brzmienie jest przyjemniejsze w odbiorze i dlatego bardziej podoba mi się jego brzmienie niż AD8397. Kolejną zmianą, którą wykonałem są kondensatory. Zacznę od głównego. Najpierw kupiłem Black Gate STD 2200uF/16V, który z początku mi się podobał dźwiękowo. Daje on dużą ilość szczegółów w porównaniu z jakimiś shitami z elektronicznego za 3zł. Sceną również poprawia, lecz jest ona jakby bez takiej głębi, taka nie przekonywająca do słuchacza. Szukając jakiegoś zastępcy trafiłem na JVC 3300uF/16V, który majkel polecał do zastosowania w MxM’ie. Jednakże ten kondensator można kupić tylko na ebayu. Ja swojego załatwiłem od x500, wielkie dzięki . Gdy JVC przyszedł, zaraz zaadoptowałem go do MxM’a i stwierdziłem, że to jest to czego szukałem. Scena, którą on oferuje jest bardzo naturalna, wg mnie lepsza niż ta z BG STD 2200uF/50V, głębsza i z większą ilością powietrza. Gra on też z mniejszą ilością szczegółów, bardziej naturalnie i muzykalniej. Jako dodatkowe kondensatory zakupiłem do porównania: - Black Gate N 33uF/16V - Elna Silmic 47uF/16V - Elna Cerafine 47uF/16V Najlepszy okazał się BG N. Obdarzył on dźwięk większą ilością ciepła i przestrzeni, dał on „tchnienie”, gdy np. Elna Silmic wg mnie tego nie miała wcale a co dopiero Elna Cerafine. One jakby właśnie odejmowały trochę tchnienie ale to nie znaczy, że są słabe. Są o wiele lepsze od tych „za 3zł z elektronicznego” ale nie mogą się równać z BG N. Ostatnim elementem, który postanowiłem zmienić był potencjometr. Ten co oryginalnie siedział miał słabe zgranie kanałów, dawał „śmieci analogowe” przez co nie można było poczuć klarowności i czystości dźwięku. To się zmieniło kiedy kupiłem od Forzy Lazio potencjometr, który do którego był MxM projektowany ( ten Tomy to jest tylko zamiennik co jest napisane wcześniej w wątku ) czyli ALPS RK097. Daje on dużą czystość w porównaniu z Tomy i lepsze zgranie i separację kanałów. Jak MxM gra teraz? Powiem tylko jedno słowo, wspaniale. Ma bdb. wyważenie pomiędzy muzykalnością a szczegółami, z lekkim przesunięciem w to drugie lecz nie jest to przesadna szczegółowość. Bas jest pełniejszy w porównaniu z pierwszą odsłoną wzmaka. Średnica jest idealna według mnie, lekko podbarwiona i wysunięta trochę dalej do przodu. W górze nie dosłyszałem żadnej sybilizacji. Jest bardzo czysta i klarowna, w pierwszej odsłonie MxM’a była bardzo krzykliwa i sycząca. Na koniec jeszcze podam wyliczenie wszystkich modyfikacji: - ALPS- 25zł - JVC- 5$ ( ok. 17zł )lhttp://cgi.ebay.com/4-pieces-Japan-JVC-16V-3300UF-HI-FI-AUDIO-CAPACITORS_W0QQitemZ290224417252QQcmdZViewItemQQptZBI_Electronic_Components?_trksid=p3286.m20.l1116 - BG N 33/16- 15zł - AD8066- 10zł Razem: ok. 70zł. Czy warto? Wg mnie tak. Radzę pokupować różne części i zmodyfikować MxM’a na swój sposób, na swoją szkołę dźwięku. Mam nadzieję, że mój tekst pomoże komuś w robieniu swojego MxM’a. Krisio Quote Link to comment Share on other sites More sharing options...
x500 Posted January 29, 2009 Report Share Posted January 29, 2009 Zgadzam sie w zupelnosci co do Alpsa , daje niezwykla czystosc dzwieku . Nie jest to duza roznica w stosunku do Tomy czy innego zamiennika ale jednak jest . Natomiast jesli dobrze zrozumialem Kriso06 wymienil wszystko na raz ; opampy , alpsa i kondensatory wiec nie wiadomo do konca co odpowiada za mniej szczegolowy dzwiek , ja stawiam na opampy . Co do black gate 2200uF to wole go od jvc . JVC jest swietny ale jak wspomnial Kriso ma nieco mniej szczegolow i inna glebie . W moim mxm mam ad8066 na masie ai na dzwieku ad8397 . Akumulator trzyma okolo 12h . Slucham glosno . Co do mocy ; wzmocnienie jest ustalone rezystorami 910ohm i 5,1k . Jesli komus jest za cicho moze zmienic 910ohm na np 860 albo 750ohm . Nie nalezy jednak przesadzac , wzmocnienie powyzej x10 to juz znieksztalcenia . Normalnie jest ustalone na x5 . Osobiscie wole dzwiek jasny i bardzo szczegolowy z drobinka ciepla . to daje ad8397 , black gate std a ciepelko dodatkowy bg n . stosuje BG N 10uF/50V , moze byc na nizsze napiecie ale nie nizsze niz 16V . Quote Link to comment Share on other sites More sharing options...
majkel Posted January 29, 2009 Report Share Posted January 29, 2009 Ja tylko dodam, że te JVC to Elna ROB "Tonerex" w innych koszulkach. Wystarczy popatrzeć na kapelusik, taki sam jak w Elnach. Thx, kris za wrażenia. Pytanie i sugestia dla testerów: czy są chętni na przetestowanie w MxMie: OPA2727 na L/R i GND, OPA2613 i OPA2690 na GND? Nie znam OPA2727, ale podobno jest świetny. Mogę zamówić z Farnella, bo będę częsci kupował. Dla podkręcenia atmosfery dodam, że OPA2727 jest w technologii CMOS (MOSFET). Quote Link to comment Share on other sites More sharing options...
krisio06 Posted January 29, 2009 Report Share Posted January 29, 2009 Ja byłby chętny.. x500 części wymieniałem stopniowo, ale nie tak jak jest napisane w tekście.. Wielkość zmian od największych do najmniejszych mogę opisać tak: op-ampy>kondensator dodatkowy>kondensator główny>potencjometr.. Czy dobrze rozumiem, OPA2613 i OPA2690 razem na masę, czy to albo to? Ile by wyszło za sztukę? Kurcze znowu pójdzie kasa a tu klon RA1 się szykuje.. x500- to jaki setup ja zrobiłem zależne było od zgrania z Triple.Fi i E10, a wg mnie takie zestawienie jest do tego trio najlepsze Quote Link to comment Share on other sites More sharing options...
majkel Posted January 29, 2009 Report Share Posted January 29, 2009 Po jednym, albo ten, albo ten. 2690 i 2613 się nie nadają na kanały do tej konstrukcji, OPA2727 to i owszem. Nie wiem jak się co zgra, musi ktoś spróbować. Teoretycznie 2x OPA2727 będzie git. Quote Link to comment Share on other sites More sharing options...
pGo Posted January 29, 2009 Report Share Posted January 29, 2009 majkelo, ile byś wziął za te opa2727? hmmm... w sumie to musiałbym w końcu odpalić opa1632, wieki temu je kupiłem i jakoś nie chciało mi się do nich zabrać ^^ aha, tak swoją drogą - jakby ktoś szukał dobrych podstawek pod so8, to polecam usera texma na allegro - szybko, ładnie i na temat ;] Quote Link to comment Share on other sites More sharing options...
krisio06 Posted January 29, 2009 Report Share Posted January 29, 2009 majkel- a jak będzie z czasem pracy? Quote Link to comment Share on other sites More sharing options...
majkel Posted January 29, 2009 Report Share Posted January 29, 2009 W każdym przypadku wyraźnie lepiej niż z AD8397. Quote Link to comment Share on other sites More sharing options...
krisio06 Posted January 29, 2009 Report Share Posted January 29, 2009 tak jak pGo, ile wyszłoby za jedną kość?? Quote Link to comment Share on other sites More sharing options...
