[MOD] Yamaha YH-100

[Perul]

Wiele lat temu na meet'cie miałem okazję posłuchać najpierw fabrycznych YH-100 kolegi @szwagiero, a później egzemplarza z welurowymi padami kolegi @misiekkb.

Słuchawki mi spodobały mi się, zwłaszcza na welurach HM5.

Trochę czasu trwało zanim zdobyłem własny egzemplarz, ale w międzyczasie miałem styczność jeszcze z kilkoma egzemplarzami, więc miałem trochę przemyśleń na ich temat.

Wstępnie zaprojektowałem krążki powiększające przyklejane na taśmę dwustronną i takie YH-100 z welurami HM5, wysłałem między innymi do @Tytus1988.

Właśnie od niego miałem feedback, że owszem słuchawki fajne, ale na tych welurach brakuje trochę dociążenia średnich tonów.

Sprawdziłem więc na skórkowych padach i to było to czego szukałem  . Jednak doszedłem do wniosku, że nie ma co wysyłać znów na odsłuchy jedynie ze zmienionymi padami, choć dźwiękowo pewnie by sie podobały, to przecież tylko "odgrzewany kotlet". Zacząłem obmyślać jak nie ingerując (wiercąc, wycinając itp) w słuchawki zrobić im odpinany kabel i powiększenie pod pady.

W rezultacie zaprojektowałem 3 elementy, lewy i prawy z gniazdkiem (nie są odbiciem lustrzanym przez te wypustki), oraz "przykrywkę" mocującą pad, a jednocześnie będącą fazorem.

Poniżej parę fotek z montażu elementów:



1. Element z gniazdkiem i zamontowanym przetwornikiem (przyklejony na "termogluta", żeby ustawić odpowiednio do fazora. Jest też bardzo wstępny damping przetwornika.



2. Poniżej element z driverem włożony w muszlę, nic nie jest klejone, w każdej chwili można łatwo wyjąć/rozebrać, co było bardzo przydatne podczas strojenia słuchawek.



3. Tutaj już po założeniu "przykrywki" z fazorem.



4. A tu efekt finalny z założonymi padami



5. I jeszcze z kabelkiem i "donglem"



Jak się okazuje iBasso DC06 ze swoimi ok 250mW/kanał nie najgorzej daje sobie radę z tymi słuchawkami, co prawda dźwięk nie jest taki nasycony i bas słabiej kopie niż na stacjonarce, ale jest to jak najbardziej słuchalne (w sumie takie normalne granie).

Z zestrojeniem oczywiście było sporo zabawy, 9 razy rozbierałem i poprawiałem, i nie wykluczam jeszcze zmian.

Z jednej strony fajny taki "dopalony" (na wzmaku) dźwięk, a z drugiej niezbyt uniwersalny. Jeszcze pokombinuję z kabelkiem na srebrzonym solid core, powinno być lepiej niż na miedzi.

[szwagiero]

REWELACJA! 😍😍😍

Edited October 4, 2022 by szwagiero

[Najner]

Wygląda super, ciekawe jak grają.

[aasat77]

Witam. Bardzo ciekawy mod. Kiedyś zrobiłem coś podobnego, jednak zrezygnowałem. To są słuchawki nauszne i dodanie padów wokółusznych spowodowało, że słuchawki grały znacznie ciszej. Dodatkowo przybyło znacznie wysokich tonów i w praktyce powstał jeden wielki jazgot. Moje wnioski są takie, że drivery muszą dociskać do uszu.

Wysłane z mojego motorola edge 20 przy użyciu Tapatalka

[Perul]

8 godzin temu, aasat77 napisał(a):

Dodatkowo przybyło znacznie wysokich tonów i w praktyce powstał jeden wielki jazgot.

Akurat w moim modzie to wysokich wcale za dużo nie ma, za to są fajnie rozciągnięte (czyli sporo tych najwyższych ponad 10kHz względem tych poniżej 10kHz), właśnie dzięki większej odległości przetwornika od ucha.

Dla wielu pewnie będzie nawet za mało, ale to właśnie "autor miał na myśli", żeby tonalnego charakteru YH-100 za bardzo nie zmieniać, czyli, żeby średnica i wyższy bas były "dopalone".

Oczywiście da się to "dopalenie" poskromić zwiększając damping przetwornika. U Ciebie zapewne było "włożone" dużo za przetwornikiem (duży damping) i dlatego było wrzaskliwie, u mnie niewiele i dlatego nawet finalnie pady skórkowe zmieniłem na hybrydy, żeby trochę rozjaśnić te słuchawki, zyskały przy okazji sporo powietrza.



Mam nadzieję, że @szwagiero niedługo skrobie coś na temat ich brzmienia i wygody po zmodowaniu.

[aasat77]

Masz rację. Dumping za przetwornikiem jest spory. A jak z głośnością grania po Twoim modzie?

Wysłane z mojego motorola edge 20 przy użyciu Tapatalka

[Perul]

1 godzinę temu, aasat77 napisał(a):

jak z głośnością grania po Twoim modzie?

Na stacjonarce to max do "13 godziny" słuchałem, choć zazwyczaj to była "10-11", na tym wzmaku Fostexy T40, czy Monolith M565c to max 10-11 przy odsłuchu. Trzeba przyznać, że to najbardziej wymagające słuchawki z jakimi miałem do czynienia.

Jednak mniejszy damping powoduje, że łatwiej je napędzić niż przy większym, i da radę ich posłuchać nawet z dongla DC06, który po balansie ma 250mW na kanał, aczkolwiek brzmienie z niego jest bardziej chude.

Edited October 30, 2022 by Perul

[aasat77]

Mam taką prośbę, czy może ktoś z posiadaczy YH-100 podać mi wymiary oryginalnych śrubek? Poprosiłbym o zdjęcia. Niestety w swoich nie miałem takich od początku.

[Perul]

4 godziny temu, aasat77 napisał(a):

wymiary oryginalnych śrubek

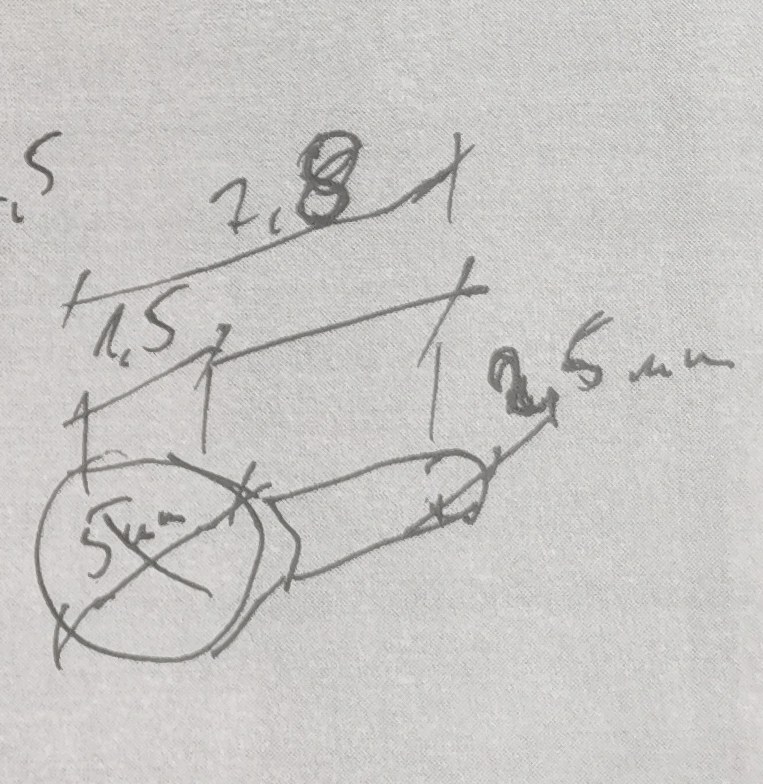

Na potrzebę modu zrobiłem szkic na którym między innymi jest i śrubka

[aasat77]

Jeszcze pytanie, to jest śrubka czy wkręt?

[Perul]

1 godzinę temu, aasat77 napisał(a):

to jest śrubka czy wkręt?

To jest śrubka

[lobuz1]

6 godzin temu, Perul napisał(a):

To jest śrubka

Pewnie z gwintem metrycznym a nie calowym.

Edited November 2, 2022 by lobuz1

[szwagiero]

@aasat77- witamy na forum, fajnie, że wpadłeś i uaktywniłeś się po latach



Co do YH-100 mod by Perul to... pozwolicie, że dokładniej opiszę swoje wrażenia w okolicach weekendu, mam nadzieję, że będę miał więcej czasu na wnikliwe posłuchanie i porównanie z takim bez przeróbek (jedynie z wymienionym kablem).

W dniu 30.10.2022 o 17:53, aasat77 napisał(a):

Masz rację. Dumping za przetwornikiem jest spory. A jak z głośnością grania po Twoim modzie?

Wysłane z mojego motorola edge 20 przy użyciu Tapatalka


No jeśli w Twoich nic się nie zmieniło przez ostatnie lata, to faktycznie było w nich dużo góry i jak dla mnie były one za bardzo odchudzone już wtedy. Po tym modzie pewien zakres góry się lekko wyostrza, ale ilościowo jest jej nawet mniej niż w oryginale.



Grają jednak ciszej niż niemodowane i to dość wyraźnie.

[aasat77]

Będą z takiego zestawu, czy inny gwint?

Czy bardziej takie?

[Perul]

12 godzin temu, aasat77 napisał(a):

Będą z takiego zestawu, czy inny gwint?

Najbardziej bym obstawiał M2.5x6
